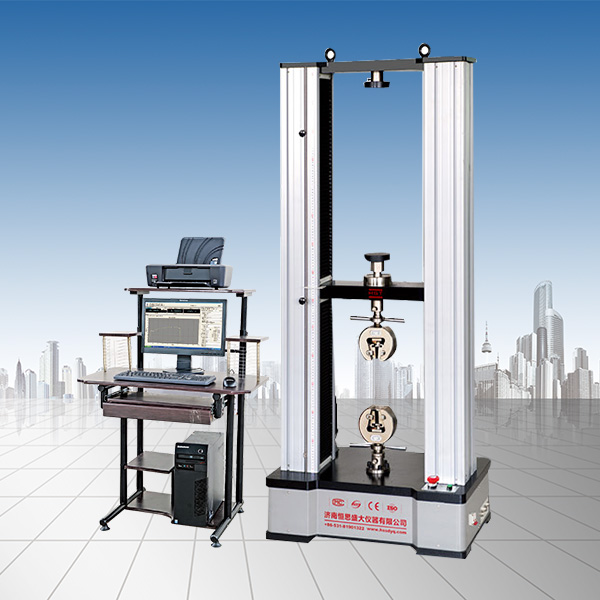

碳纖維管彎曲性能試驗機產品簡介：

1、微機控制電子萬能試驗機是我公司與國內外知名高校聯合研制開發的新一代材料檢測設備。主要用于各種金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試。系統采用微機閉環控制，具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度。

2、試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點，無污染、噪音低、效率高。輔具的設計與主機相匹配，結構為楔型平動式、手動旋轉夾緊，試樣不受附加力。夾持方便、可靠、不滑移。

3、該試驗機采用調速精度高、性能穩定的數字式交流伺服調速系統與電機作為驅動系統；特別設計的同步齒型帶減速系統和滾珠絲杠副帶動試驗機的移動橫梁運動；以Windows為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便；上述各項技術的綜合應用，保證了該機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現恒力、恒位移、恒應變、等速度載荷循環、等速度變形循環等試驗。

4、該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。

碳纖維管彎曲性能試驗機 適用標準：

1、GB/T 2611-2007 《試驗機通用技術要求》

2、JB/T 7406.1-1994 《試驗機術語材料試驗機》

3、GB/T 16491-2008 《電子式萬能試驗機》

4、GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或） 壓力試驗機測力系統的檢驗與校準》

5、GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

6、JJG 139-1999 《拉力、壓力和萬能材料試驗機》

7、JB/T 6146-2007 《引伸計技術條件》

8、JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

9、GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》

10、GB/T 7314-2005 《金屬材料 室溫壓縮試驗方法》

11、GB/T 232-2010 《金屬材料 彎曲試驗方法》等其它非金屬測試標準

碳纖維管彎曲性能試驗機 結構性能：

1、高強度主機：產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。

●門式框架結構，整體沖壓機殼，外觀整潔雅致。

●精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.

●精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.

2、結構原理：采用圓弧同步帶輪減速，零間隙滾珠絲杠副傳動，傳動無間隙，使試驗力和變形速度精密控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能

3、主機框架：表面經過鈍化、底漆、面漆等工藝處理。

4、滾珠絲杠副：采用滾珠絲杠副，以確保無間隙傳遞和控制精度。雙套滾珠絲杠安裝框架內兩側，上端與上橫梁軸承連接，滾珠螺母與中部活動橫梁固定連接，下端與框架臺面下部兩端帶輪連接，帶輪旋轉帶動滾珠絲杠旋轉，使中橫梁升降產生拉力或壓力。利用中橫梁快速升降還可以調節試驗空間。

4、傳動系統：安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象，確?？刂频木_性。系統采用二級減速，由兩根同步齒形帶和五個同步帶輪組成。本機不應用減速機，采用傳動系統直接減速方式，此種減速方式的優勢有兩點：一是低噪音，二是免維護。

5、主機橫梁：分為上橫梁和中橫梁，采用中型厚度的碳鋼鋼板制作，上橫梁為固定橫梁，安裝于主機的上端。中橫梁為活動橫梁，通過滾珠螺母與滾珠絲杠連接。中橫梁也是加載的關鍵部件，傳感器安裝于中橫梁的下端，各種試驗附具的一端也都懸掛于中橫梁之上，中橫梁升降即可產生拉力和壓力。

6、夾頭體：拉伸試驗用楔形結構，采用鑄鋼件毛坯加工而成，一側封閉，另一側用于安裝滑動卡板和夾塊，表面電鍍。分為上部夾頭體和下部夾頭體，上部夾頭體與活動橫梁上所安裝的傳感器連接，下部夾頭體與工作臺連接。

7、移動控制盒：用于在調整試驗空間時操作移動橫梁快速升降，具有快/慢、步進等多種操作方式，可自由吸附粘貼于主機易于操作的部位。

8、框架支柱：四根支柱采用電鍍亮桿制作，兩根為一組，安裝于滾珠絲杠的外側，上、下兩端分別與上橫梁和工作臺固定連接，主要用于加強框架支撐和安裝表面扣板。

9、防塵罩：安裝于門式框架的內側，用于防止?jié)L珠絲杠受到粉塵侵害。

10、外罩：采用鋁合金及彩鋼等材料制作，主要用于對局部機體內部進行遮蓋，使機器外型得以美觀，另外對局部機體內部也可以起到保護作用。

碳纖維管彎曲性能試驗機 產品參數：

1 試驗力 50kN

2 試驗機級別 0.5級/1.0級

3 負荷測量范圍 0.2%～100%FS（0.5級）/1%～100%FS（1.0級）

4 示值相對誤差 ±0.2%（0.5級）±1%（1.0級）

5 試驗力分辨率 1/±500000FS（全程分辨率不變）

6 變形測量范圍 0.2%～100%

7 力控速率調節范圍 0.005%～5%FS/S

8 力控速率控制精度 速率<0.05%FS時，為±1%設定值以內；

速率≥0.05%FS時，為±0.5%設定值以內；

9 變形速率調節范圍 0.005～5%FS/s；

10 變形速率控制精度 速率＜0.05%FS/s時，為設定值的±1%以內；

速率≥0.05%FS/s時，為設定值的±0.5%以內；

11 位移速率調節范圍 0.001～500mm/min；

12 位移速率控制精度 為設定值的±0.2%以內；

13 恒力、恒變形、恒位移控制范圍 0.5%～100%FS

14 恒力、恒變形、恒位移控制精度 設定值≥10%FS時，為設定值的±0.5%以內

設定值＜10%FS時，為設定值的±1%以內

15 有效試驗跨度 400mm

16 有效拉伸空間 700mm

17 電源電壓 ～220V±10% 50Hz（須可靠接地）

18 機器功率 1.5KW

19 載荷機架尺寸(LWH) 約950×650×2180mm

20 機器重量 ≈400kg
