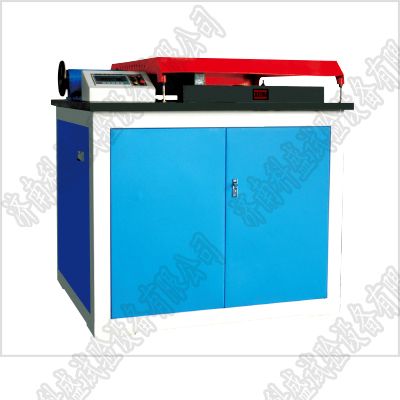

臥式拉力試驗機由控制、測量系統由上位機和下位機組成。其可以實現數據采集、顯示和人機對話。下位機可傳送控制參數、數據處理、曲線繪制參數等。下位機采用伺服控制器。主要實現數字PID伺服控制，數據采集，接收命令，向上位機傳送控制數據。上下位機通過串行口通信傳送數據。下面為大家介紹分享臥式拉力試驗機的測控原理與硬件軟件各自的特點，希望可以給大家?guī)?lái)幫助。

臥式拉力試驗機的測控原理：

1)上位機：采用品牌P4計算機，用VB、VC語言編制程序。界面為虛擬畫面，直觀、操作方便。數據處理功能強大，可以繪制實時曲線，軟件可以設置極限報警及停機保護等功能，以保護主機免受損壞。控制系統軟件采用中文Windows 98平臺，應用當前最為流行的Microsoft Visual C++設計，運行速度快，界面美觀，操作簡單;可滿足不同材料的試驗方法，若有特殊要求，軟件可再編輯(二次開發)。

2)下位機：伺服控制器。

3)臥式拉力試驗機主控模板

采用80C196為主CPU:80C196為16位單片機，其運行速度快、運行功能強大，此模板主要完成。對其他模板進行操作，數字PID運行及控制，數據采集向上位機傳送數據，接受上位機指令并執行命令。

4)負荷放大器模板

采用交流放大技術，可以免除溫度漂移帶來的測量誤差，放大器可以自動調零，自動標定、自動換擋。放大器做常時試驗時，精度高、低漂移、低噪聲。

5)臥式拉力試驗機伺服系統及接口單元

驅動單元采用最新PID伺服系統，該系統控制精良、穩定性高、運行平穩可靠、響應快、噪音低，并具有過載、等齊全的保護功能。度18位A/D轉換器，確保測示值在全范圍內的精度優于±1%。

測量元件采用高精度負荷傳感器，可克服由于液壓缸與活塞之間的摩擦而引起的摩擦力。而采用壓力傳感器則無法克服。微機控制電液伺服臥式拉力試驗機采用聯想或DELL計算機進行數據處理、實時控制，測量精度高、控制準確、配置靈活、互換性強、檢修便捷等特點。

臥式拉力試驗機的硬件特點：

1.負荷測量采用應變傳感式集成電路數字化測量裝置。能可靠的擴展十倍的測量范圍。

2.采用定負荷控制裝置，使連續調速加載系統與負荷測量裝置形成閉環，使負荷在無人調整的情況下自動保持予置值。并裝有數字計時器，對加載時間進行計時。

3.臥式拉力試驗機組成包括：設備主機系統，油源系統，控制、測量、顯示系統

主機系統：包括油缸座、油缸活塞、移動橫梁、調整框架、負荷傳感器組成

油源系統：包括油泵電機組、油箱、管路系統組成。

控制、測量、顯示系統：手動加載、計算機控制與顯示。

臥式拉力試驗機的軟件特點：

1.全自動控制：高性能的調速系統使試驗機實現全數字、自動控制;

2.軟件系統：采用全數字液晶控制器，實現人機對話，操作簡單，數據準確;

3.自動存儲：通過控制器，自動求取zui大試驗力、抗拉強度、伸長率等參數，并對試驗結果自動存儲;

4.臥式拉力試驗機曲線對比：可繪制材料試驗的力-伸長、伸長-時間等各種特性曲線，并可對任一段進行局部放大、分析;

5.安全保護：試樣拉斷、過載、過電流試驗機自動保護停機;

6.多種功能：可對非金屬以及構件等進行常溫或高低溫環境下的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗，并可按用戶要求格式編制和打印試驗報告。

關于臥式拉力試驗機的測控原理與硬件軟件各自的特點就為大家介紹到這里，希望上述簡單介紹可以給大家?guī)?lái)幫助，更多試驗機資訊請咨詢濟南科盛集團，本公司檢測儀器齊全，確保提供精準和高質量的檢測實驗設備。歡迎廣大新老客戶前來參觀洽談!
